挂篮是悬臂现浇大跨度桥梁的机械设备，挂篮在施工过程中承受多种复杂的力，包括自重、混凝土重量、施工荷载（如人员、设备重量）、风力等，挂篮的稳定性对于施工安全至关重要。其稳定性与挂篮的结构形式、锚固系统以及外部环境等因素密切相关。安全监控系统可实时监测挂篮的空间姿态、吊带应力、后锚杆拉力、环境风速等数据，确保挂篮在施工过程中始终保持稳定。

挂篮安全监测管理系统内容：数据监测和视频监测；

数据监控系统实时监测挂篮前吊带应力、挂篮空间姿态、走行梁同步、后锚杆拉力、环境风速等，监测数据通过 4G 网络上传到服务器，方便管理人员随时查看，确保安全施工。

视频监控系统监测挂篮施工桥面与现浇场地，让现场操作人员和管理人员更清晰了解施工现场，提高了整体施工安全与管理。

系统采集参数

1）挂篮主体桁架位移

设备采集：通过在菱形架与轨道安装激光测距仪或拉线编码器。

原理：通过激光测距仪或拉线编码器采集走行梁位移信息，主机比对，左右主体桁架位移差大于设定值时，主机发出报警与控制；

目的：在施工过程中保证挂篮走行梁位移同步性，若挂篮同步性没有达到施工要求则停止作业及时调整挂篮位移。

2）环境风速

设备采集：在挂篮最高点安装风杯。

原理：通过风杯传感器测量环境风速，主机比对，风速大于设定值，主机发出报警与控制；

目的：实时了解现场环境，确保施工安全，减少事故发生；

3.）挂篮结构应力集中区域应力监测

设备采集：结构应力集中区域布置应力传感器；

原理：挂篮结构应力集中区应力状态监测系统包括：挂篮的主体桁架各构件连接点的应力监测，前吊带应力监测、后锚杆拉力监测等；

目的：实时监测挂篮施工过程中，结构应力的变化，确保施工安全。

4）挂篮空间姿态

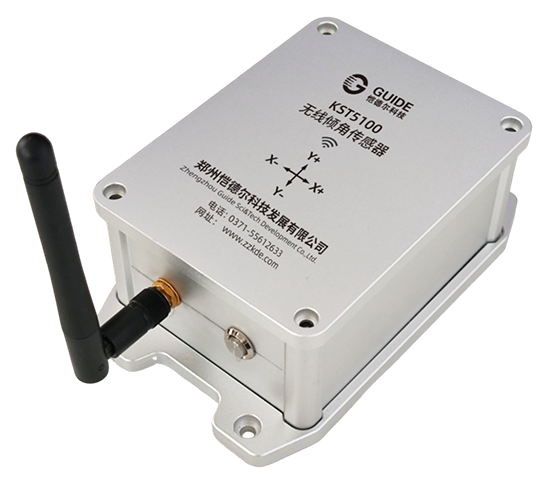

设备采集：在大梁左右各布置 1个倾角传感器（两榀挂篮）、底膜前后横梁各布置 1个无线倾角传感器、上前横梁布置 1 个倾角传感器；

原理：通过安装的双轴倾角传感器，实时监测挂篮整体的空间姿态；

目的：监测挂篮施工中整体姿态，确保结构稳定，发生偏移时及时修正，减少事故发生；

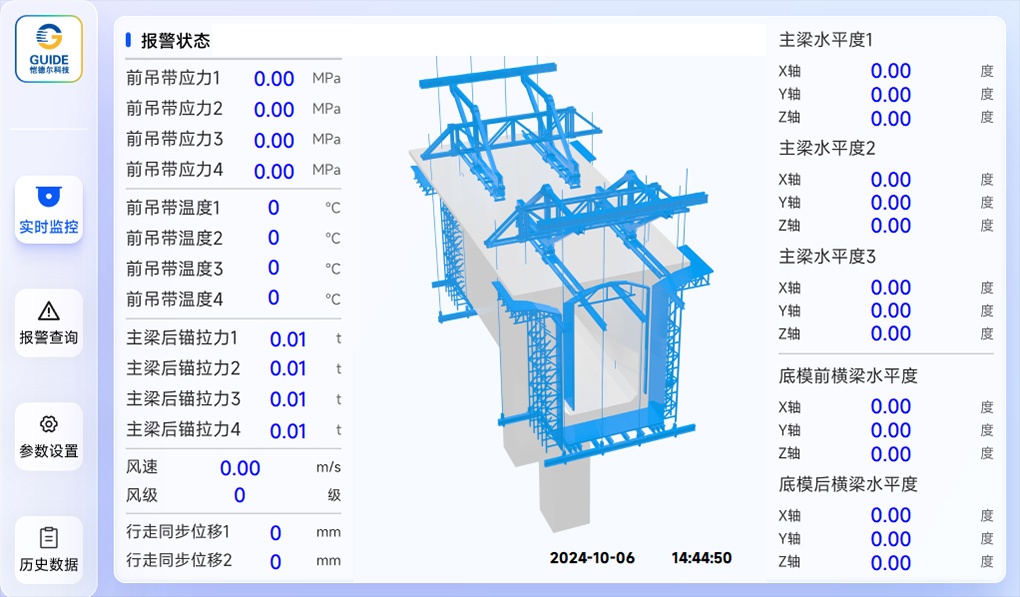

触摸屏监控界面

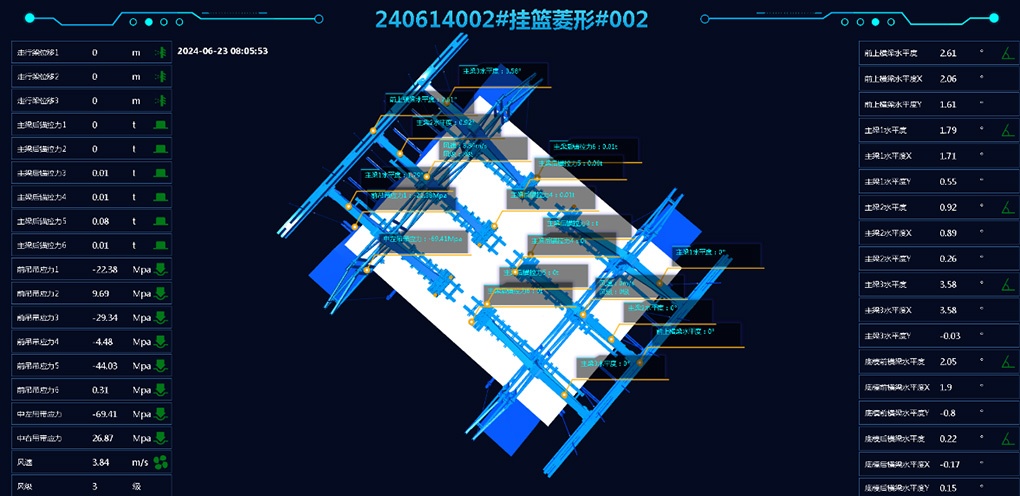

后台系统
