电厂灰斗坍塌与灰斗焊缝撕裂、灰斗偏移过大、灰斗支柱超载3个因素直接相关。灰斗防坍塌监测系统通过实时监测灰斗焊缝开合度、灰斗偏移、灰斗支柱钢结构应力变化，对灰斗健康进行综合分析，对灰斗坍塌做提前预判，旨在预防除尘器灰斗因积灰过多、输送不畅等原因导致的坍塌事故。本系统运用传感器技术、无线技术、嵌入式技术、大数据技术通过实时监测灰斗焊缝、灰斗偏移、灰斗支柱的状态对灰斗的健康状况做实时判断，确保灰斗内的灰分能够及时、顺畅地排出。

主要功能包括：

1）．灰斗焊缝状态监测功能

能够实时监测灰斗焊缝的开合度，当灰斗焊缝的开合度大于预设的值时，进行预警提示。实时记录焊缝的开合度，绘制开合度曲线。能通过不同的维度查看焊缝的开合度数据：灰斗维度、采集点维度、预设值维度。

2）. 灰斗偏移监测功能

能够实时监测灰斗偏移，当灰斗位移大于预设的值时，进行预警提示。实时记录灰斗位移，绘制位移曲线。能通过不同的维度查看灰斗位移数据：灰斗维度、采集点维度、预设值维度。

3）. 灰斗支柱应变监测功能

能够实时监测灰斗支柱应变，当灰斗支柱应变值即将脱离钢结构的变化规律时，进行预警提示。实时记录灰斗支柱应变值，绘制应变值曲线。对应变值数据进行二次处理，发现应变值的变化规律。

4）.传感器状态监测

实时监测每个传感器的状态，当传感器发生故障时进行报警提示。

灰斗防坍塌系统方案是一个综合性的安全保障措施，通过监测、预警等手段，确保电厂除尘器灰斗的安全稳定运行。

灰斗防坍塌监测系统架构说明

本系统由智能测缝计、智能位移计、智能应变计、倾斜传感器、分布式采集单元、工控机、报警装置、数据传输单元、数据处理单元、数据服务器、数据显示单元、线缆、机柜等组件构成。

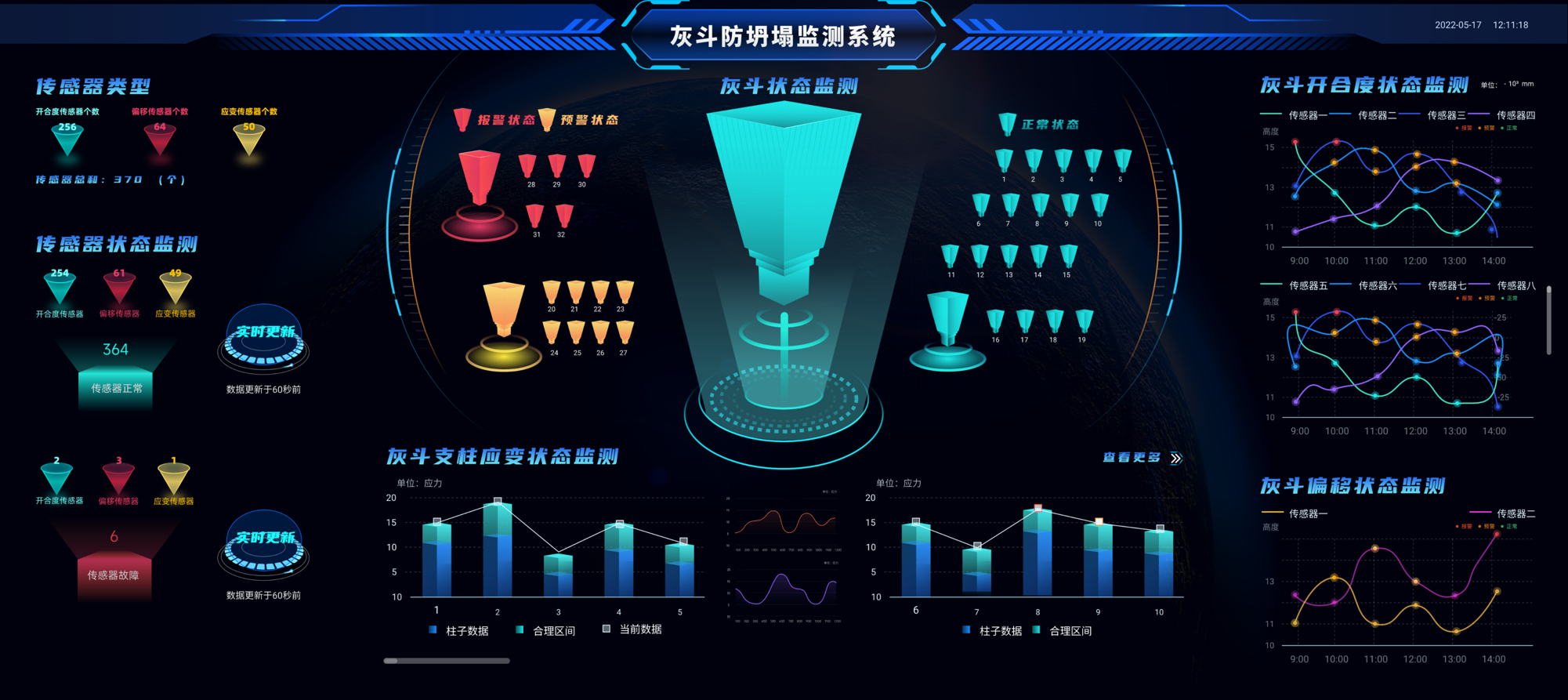

后台界面
