1.2  故障诊断模块

该模块主要是将采集到的数据与数据库中预存的标准做比较， 当不符合标准时系统发出报警信号， 并根据预存的故障表判断系统出现的故障。 该模块提供三种查询： 实时报警、 历史报警和报警统计。

（1）实时报警。 实时报警是指当前发生的未被确认或者解除的报警。 通过该单元可以查询实时报警。

（2）历史报警。 历史报警是指所有发生过的、已经确认的和未被确认或者解除的报警， 它包括了实时报警。

（3）报警统计。 报警统计单元针对报警的发生频率进行统计。 如可以通过该单元查看报警频率发生最高的几项报警的名称以及发生的次数。

1.3  历史回溯模块

该模块可以重现起重机在某段时间内运行的状态。客户可以选择回放的时间节点， 从而可以了解起重机在该时间段内的运行状态、 操作记录和报警故障信息。 该

功能尤其适用于专业人员查找起重机出现故障的原因。

2  船厂特种起重机安全监控系统的开发

起重机安全监控系统采用了无线接入、 现场总线、3G 技术及 OPC（OLE for Process Control）等先进技术 ， 具有稳定可靠、 功能全面、 界面友好、 可扩展性强等优点。 根据船厂起重机的特殊要求， 在现场采用现场总线技术将分布于设备上的传感器、 监控设备等连接起来，然后在现场实施实时监控， 同时也可以通过 Internet 在远程客户端对现场工况进行实时监控。 具体来说就是，在工业现场， 利用自主开发的监控软件采取现场起重机的运行状态信息和报警信息， 然后把信息储存到现场数据库（SQL Server）中。 通过 3G Router 将监控信息发送到具有固定 IP 的中间服务器的数据库（SQL Server）中， 远程客户端利用客户端监控软件读取中间服务器中的数据， 实现对现场的远程监控。 一旦出现故障， 远程技术人员可以根据报警信息及时提出解决方案。

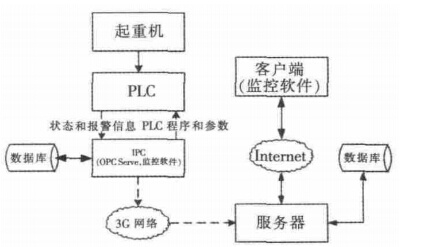

图 2 为远程监控系统的整体设计方案。

按 照 图 2所示的远程监控系统方案 ，船厂特种起重机安全监控系统的开发其实主要就是实现对数据的一系列处理过程， 数据采集、 数据传输以及软件中实现的数据显示及数据回溯。
