门式起重机（以下简称门机）主要用于室外的装卸、搬运和堆码作业，风载荷对其影响很大。尤其是在工作状态突发强阵风或非工作状态遭遇大风侵袭时，如果不采取相应的抗风防滑措施，则起重机很容易沿轨道滑行，以至相互碰撞或倾翻造成巨大的财产损失和人员伤害。国内外因风灾引发的起重设备倾覆事故，对门机抗风防滑能力的检测和监管提出了很高的要求，而在实际工作过程中却很难有效做出准确判断。所以，为了确保户外门机的工作安全，迫切需要一种抗风能力的检测装置，以准确测定其抗风能力是否满足设计要求。

基于以上原因，本文研发设计了一套面向门机抗风能力的检测装置，可对工作状态下的门机的整体抗风能力进行检测。

硬件设计

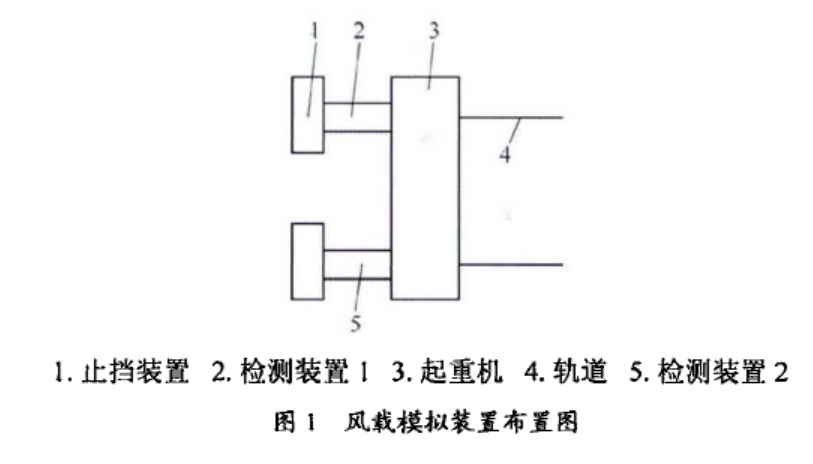

对门机两根轨道上的大车同时施加水平推力，以模拟风载作用。风载模拟装置布置见图１。

该装置主要由同步液压千斤顶、电动泵、测力传感器、风速风向传感器、加速度传感器、无线发射接收模块与控制显示模块组成 ２软件开发风载荷计算采用式

（１）Ｐ＝0.625．Ｖs２ｖ４．Ｃ７（ｌ＋η；）．ｓｉｎ２０

  （１）式中：Ｐ为风载荷，Ｖｓ为计算风速，通过风速传感器采集计算，Ａ为迎风面积，Ｃ为风力系数，７为挡风折减系数，为风向与构件的纵轴线或构架表面的夹角，通过风向传感器采集计算起重机的整体抗风能力采用式

（２）计算Ｆｓ＝Ｆ1- Fm＋Ｐ

    ⑵式中：Ａ为起重机的整体抗风能力，＆为静摩擦力，为制动器制动力，Ｐ为风载引起的力，具有方向性，当风载与液压缸顶推力同向时取正值；当风载与液压缸顶推力异向时取负值。顶推力与风载之间的关系设定，采用虚拟样机动力学仿真分析法得到，通过大暈的模拟试验和现场测定建立当风载计算、摩擦力和制动力都测试完毕后，就可以进行整机抗风能力测试，通过加载液压缸顶推力，换算成模拟风力等级，达到测量目的，

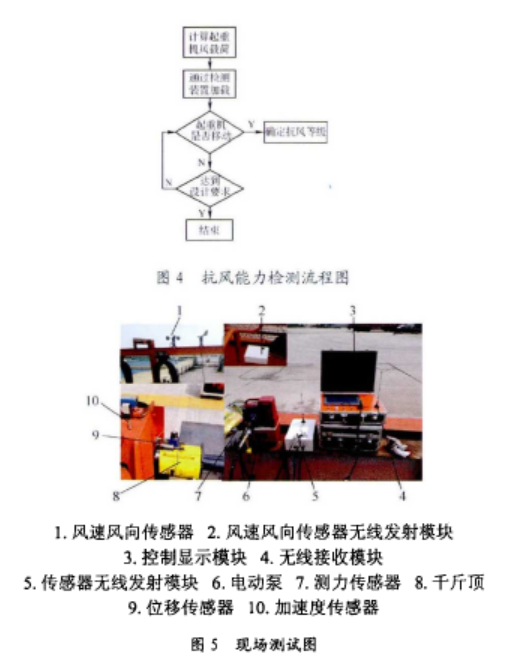

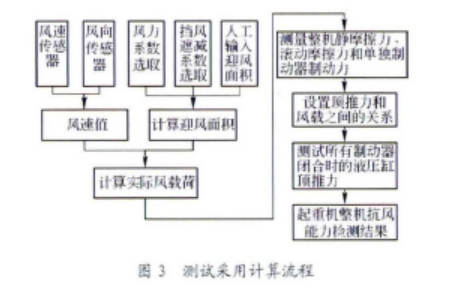

如图４所示。装置采用的软件计算流程见图Ｉ

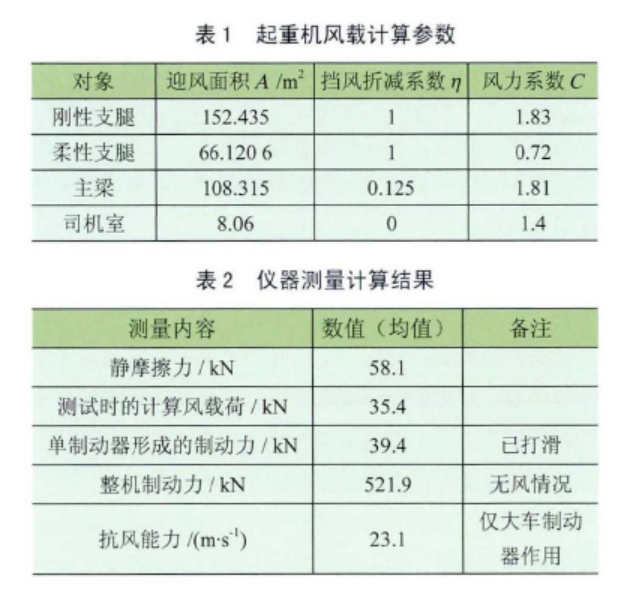

   案例分析：对某100／32t  35m 刚柔混合支腿的门机进行测量，现场测试图见图５。主要参数见表１，主要测量参数见，表２，在仅大车制动器作用情况下，可以抵抗23.1m/s的计算风速而不移动.

本文设计了一种门机抗风能力检测装置，可以实现测量计算单个制动器的制动效果，还可以测量整机的制动效果，更重要的是可以作为测量整机整体抗风能力等级的一种便携式测量仪器，
