可燃气体报警器数据远程传输

来源:恺德尔起重机安全监控管理系统专家 发表日期: 2017-02-19 21:34:00

某天燃气加气站安全监控管理系统方案

一、 背景:

某市目前有八个天燃气加气站,目前均没有对可燃气体报警器的数据实现远程传输。

也就是说管理部门不掌握这些一手的数据。

另外站区的视频信号也看不到。

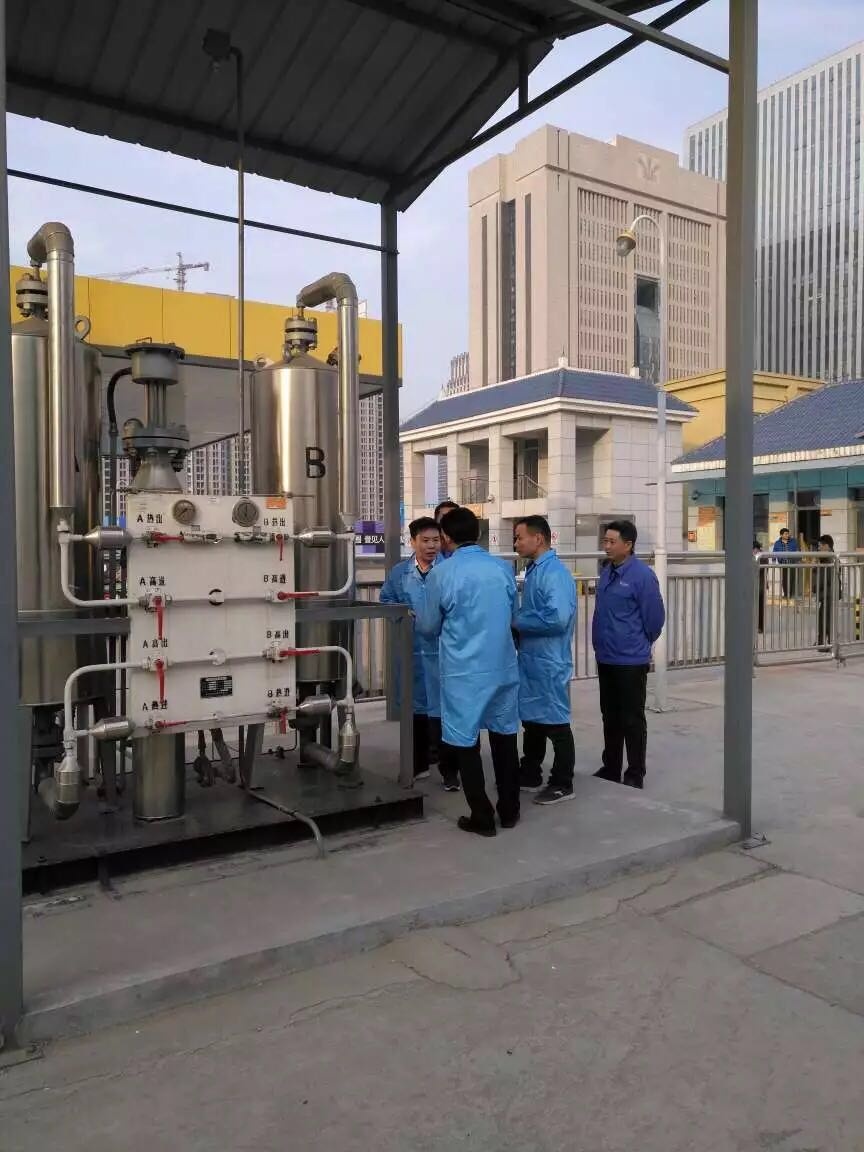

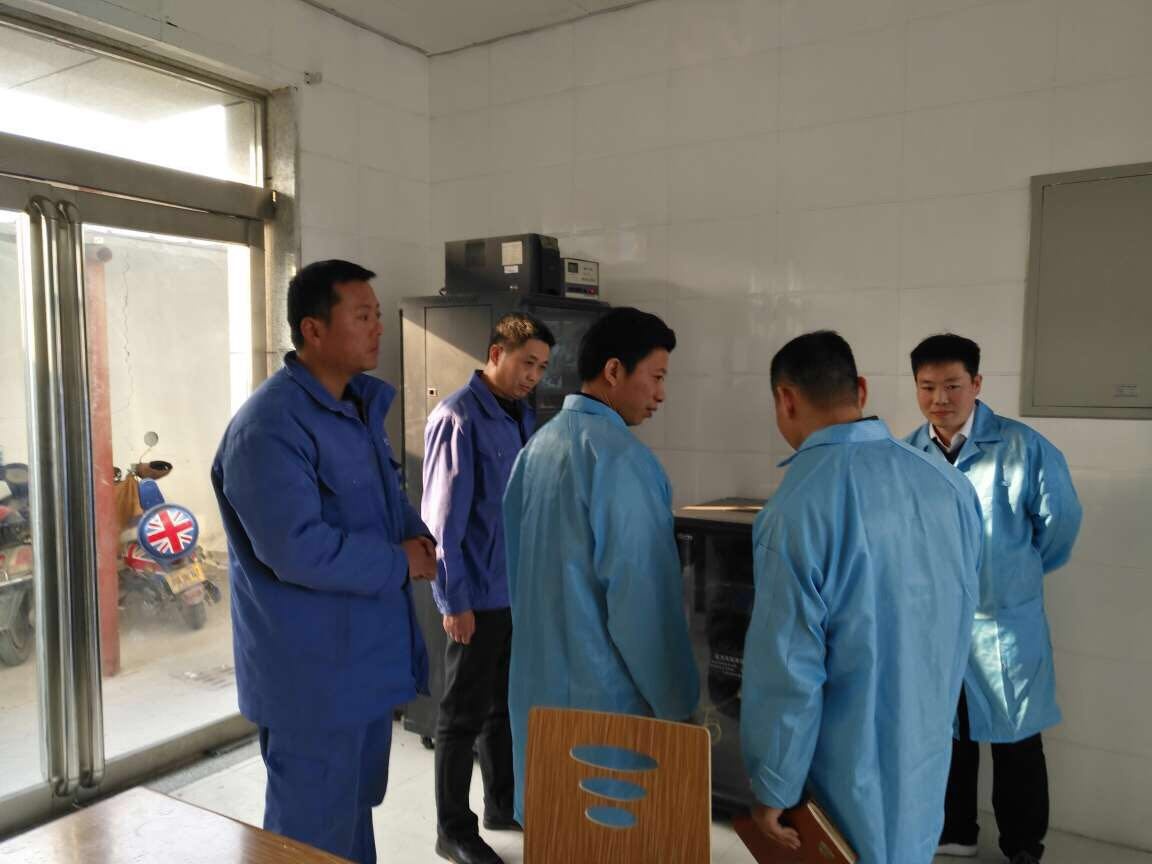

针对以上两个盲点,某市管理部门联合郑州恺德尔科技发展有限公司对位于某路的某

燃气公司加气站进行了实地调研。

某燃气公司某路加气站位于某市东南角,公司管理规范,各项安全措施到位。管理部

门有意在此建立一个试点,先行先试,希望起到一个示范效应。

安全无小事,随着科技的发展,信息化的提升,完全有可能做到“移动的是数据而不

是人”。

郑州恺德尔科技发展有限公司是专注于特种设备监测监控技术研发的专业化公司,公司

依托郑州大学、北京航空航天大学雄厚的科研实力,长期坚持“科工贸”一体的发展思路。

经过数十年艰苦奋斗,已经形成架桥机、塔机、门机、冶金吊等系列产品,产品畅销国内外。

尤其是塔机产品,在数据无线通信和数据远传方面应用效果良好。稍加改进可以用于加气站

数据远传应用中。

二、 数据远传方案:

目前,某路加气站总共有 13 路视频信号,10 路可燃气体含量数据信号。经过现场考察,

认为可行的方案如下:

1.视频信号:

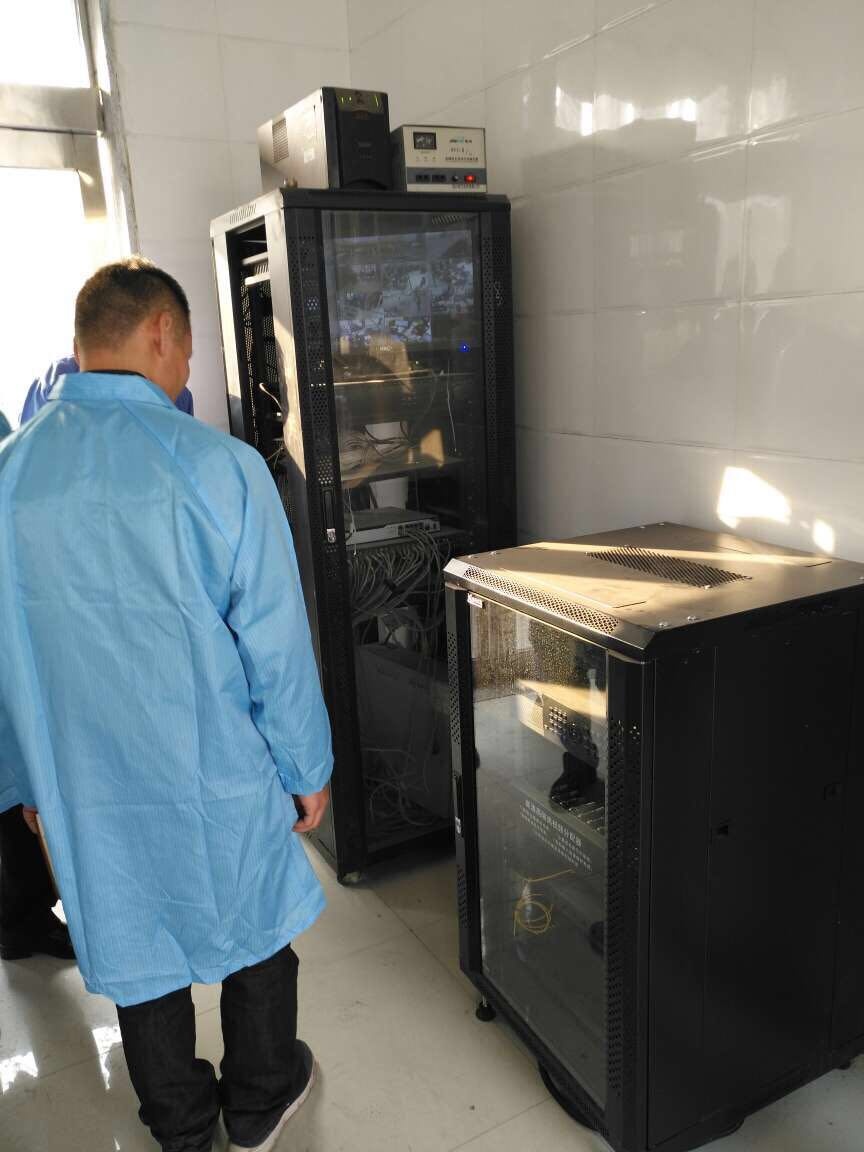

某路加气站有比较完善的视频信号监控,在站长办公室通过有线网络可以查看所有的视

频监控;视频服务器所在的柜子具有连接外网(互联网)的条件。

根据以上情况提供两种可选方案:

方案一:在路由器上做端口映射,将视频服务器的 ip 地址映射到外网,这样在所有能上

外网的环境都可以实现授权登录浏览查看视频监控的数据。由于此方案不需要添加多余的硬

件,仅作配置修改即可,因此建议优先选用此方案。

方案二:新增加柜子和视频服务器、视频信号隔离分频器,相当于多增加一份视频信号

存储设备,优点是视频信号多了一个备份,缺点是投资大,重复投资,因此不建议选用此方

案。

2.可燃气体含量数据:

目前,可燃气体含量数据总共有 10 路,其中三路由安可信公司的 AEC2302A 负责采集

和循环显示。另外七路由 ABB 的 PLC 采集,由 ABB 的触摸屏 CP430 负载显示和查看。

由于某市的加气站都属于在营加气站,设备都已经建好,通信协议一般都不开放,很难

通过通信的方式读取 ABB 和安可信的数据。

结合以上情况,提出以下方案:

在原控制柜上安装一个和原柜子横面一样大小(800*600)的控制箱,高度 300(mm),

里面装 10 路一分二的信号隔离栅。

传感器信号先进一分二的信号隔离栅,然后一路进原控制柜,一路进新的远传采集模块,

互不影响。

其原理见下图:

采集模块接线原理图

三、 后台系统:

后台系统需要配置服务器一台,并安装 B/S 架构的后台管理软件,客户端(局域网内的

计算机)不用安装任何软件即可实现数据浏览、报表生成等。

手机端也可以通过输入网址访问系统。

当某站的监测数据超标或增长较快时,系统能自动报警,提醒相关人员及时采取处理措

施,消除安全隐患,避免安全事故发生。

系统具有较好的可扩展性,可管理辖区内的多个天燃气,可逐步接入全市区的天燃气加

气站,实现全市加气站的联防联控。

系统拓扑图如下:

系统拓扑图

四、 配置表:

序号 名称 型号 单位 数量 备注

1 控制箱 隔爆 台 1

2 安全栅 一进两出隔爆型 只 10 每个加气站配置,根据实际情况配置。

3 采集远传模块 无线隔爆型 块 1

4 服务器 惠普 台 1

5 后台管理软件 套 1 可扩展,可同时监控不少于 200 个加气站

6 安装调试 1

五、 其他:

1.由于是可燃气体的富集区域,对新加的设备必须是防爆的,包括隔离栅和控制箱及信

号远传采集板。

2.施工时需要注意信号的合叉过程必须制定详细的操作步骤,有专人监护,确保万无一

失。

郑州恺德尔科技发展有限公司

2017 年 2 月 16 日
