前言：从今天开始，郑州恺德尔科技电气部就安全监控管理系统的电气方面做一系列的讲解和阐述，目的是普及安全知识，为安全生产尽郑州恺德尔科技发展有限公司的绵薄之力。

      今天就开始从起重机的安全控制至关重要的部件行程限位器开始讲起。

1.    行程限位器一般用于桥式起重机的起升和下降的预限位和限位，防止运行过程中超过设定的范围。是起重机安全运行的重要部件。

预限位一般用于提前减速，限位一般用于停止。其参数主要包括减速比（即限位转一圈对应输入轴转多少圈）；输出的控制回路数量；是否带定位用的电位器等。

关于电位器，其实质作用相当于绝对值的编码器，订货的时候可以选择带电位器或者不带电位器。许多厂家是为了方便直接空余出来安装电位器的位置供用户选择，有比较好的兼容性。电位器常用的阻值是5K。

电位器的电阻值变化就反映了行程的位置变化，郑州恺德尔科技发展有限公司的监控产品能够直接接入电位器的信号，给出起重机的定位信息。

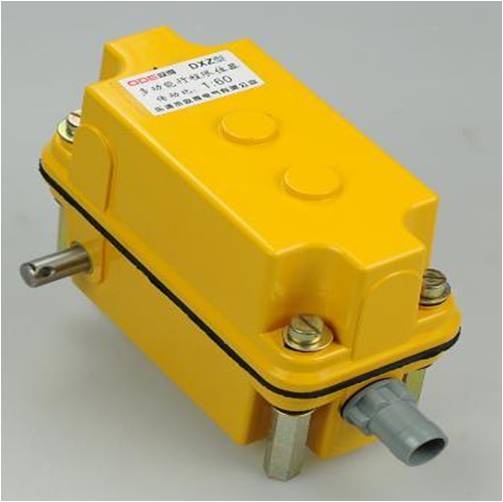

行程限位器外观如下：

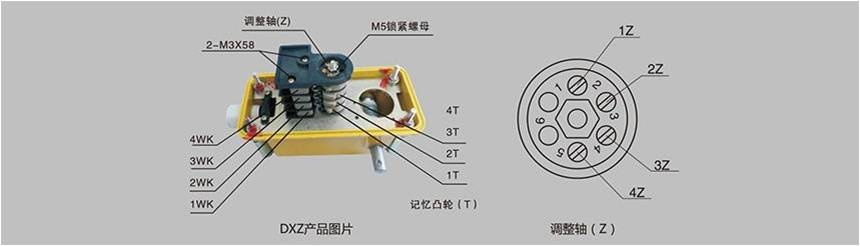

2. 内部结构图：

从下到上一般用于下限位、下预限、上预限、上限位等四路控制输出，分别用于预限位和限位。

从上图可以看出，调整行程限位器需要下面几个步骤：

1） 先松开上面的锁紧螺母；

2） 移动起重机的行程；

3） 调整限位的记忆凸轮位置；

4） 锁紧固定螺母；

5） 观察效果，如果不合适可以再重复1到4的步骤，直到合适为止。

  郑州恺德尔科技电气部
